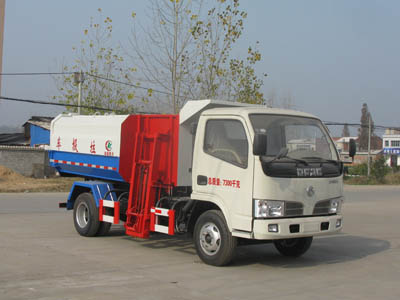

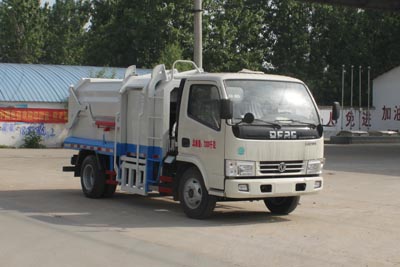

一．挂桶式环卫垃圾车的构造说明：

  挂桶式环卫垃圾车是由汽车底盘、自卸油缸、提升机总成、顶盖（选装）、附车架、垃圾箱体等组成。

挂桶式环卫垃圾车操作由液压控制系统来完成，控制方式可以为手动或电气控。

挂桶式环卫垃圾车主要用于城镇垃圾的垃圾收集、转运和卸料。操作开提升控制阀将垃圾桶随提升机向上升起并翻转倾斜，桶内垃圾被倒入车厢内完成垃圾单次装载，反向操作提升控制阀，垃圾桶随提升机而放下；完成垃圾装载后再进行倾卸时，操作自卸控制阀，垃圾箱绕后翻转轴倾斜体举，箱体后门打开，垃圾倾卸出箱体；起该车由液压控制系统来完成该车的提升机的上升和下降及垃圾的自卸功能，降低了工人的劳动强度和改善了工作环境。该垃圾车的收运方式是目前国内广泛采用的垃圾收集转运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控、气控来实现。车辆的箱体采用优质炭钢板全密封焊接结构，具有强度高、重量轻，防尘、防溢不产生二次污染等优点。

二、挂桶环卫垃圾车操作使用说明：

挂桶式环卫垃圾车在装载垃圾前，空载运转达到6 个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作步骤进行操作；

1.首先将垃圾桶放置在提升机的挂钩处，再将提升或上盖（选装）操作手柄推至升起位置，箱体右侧提升机油缸或顶端上盖开盖油缸伸出，使提升机带动垃圾桶向上升起并旋转翻倒垃圾，垃圾进入箱体。松开操作手柄使其回到中位

2.将提升操作手柄推至收回位置，箱体右侧提升机油缸或顶端上盖开盖油缸收回，使提升机带动垃圾桶向下回落并放置于地面，松开操作手柄使其回到中位，完成一次装载，然后松开取力器，该车可以运输行驶。若箱体内没有加装小刮板，为防止垃圾仅仅装在箱体前端，这时可将自卸操作手柄推至开启位置，箱体底部自卸油缸伸出，使箱体绕自卸翻转座旋转举起一定角度，使箱体前端的垃圾因自重而滑到箱体后部，完成后将操作手柄反向拉回或回中位，箱体下落放平松开手柄。体密封式结构，防止垃圾在运输过程中造成二次污染。

三、液压系统

该车液压油缸动作采用手动液压多路阀控制，液压多路阀控制油缸动作。操作简单可靠，便于维修。

液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。

齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀（位于驾驶室外后、车箱前部）供油。多路阀工作时使后门油缸、自卸油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。
