洒水车工作原理及结构简介图

一、工作原理及结构简介

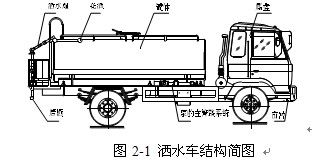

1、洒水车结构简图

2、汽车底盘

此洒水车采用东风公司及一汽汽车集团定型二类底盘改装而成。每个产品所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。

3、罐体

洒水车罐体结构，罐体为椭圆形或方形，用钢板制成，整车罐体水仓为 2-3 室，中间隔板下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。
